SE-SBOAT

태양광으로 동작하는 솔라 보트 입니다.

전기/전자를 처음 시작하는 학생들에게
솔라에 의한 전기 생성, 전지의 충전/방전 특성,
직열/병열 의 차이점 이해, DC 모터의 응용에

관하여 교육하기 적합한 교재입니다.

1. 태양광으로부터 전기에너지를 얻어 모터를 회전합니다.
2. 태양광 전기를 배터리에 충전하여 동작합니다.
3.
솔라모듈을 직열 / 병열 연결로 전환하는
스위치가 내장되어 있습니다.
4. 직열 모드로 축전지 충전시 야간에 방전되는 것을
방지하기위한 다이오드가 내장되어 있습니다.


TAMIYA ROW BOAT (70114) KIT 를 완성한 상태의 전지 연결된 그림입니다. 모터쪽이 전지의 +극이며 배 뒤쪽이 전지의 - 극 입니다.

전지 연결 전극을 분리하여 솔라판의 배선을 연결합니다. 솔라판의 +극(빨간색)을 전지의 + 극판에 솔라판의 -극(검정색)을 전지의 -극에 연결합니다.

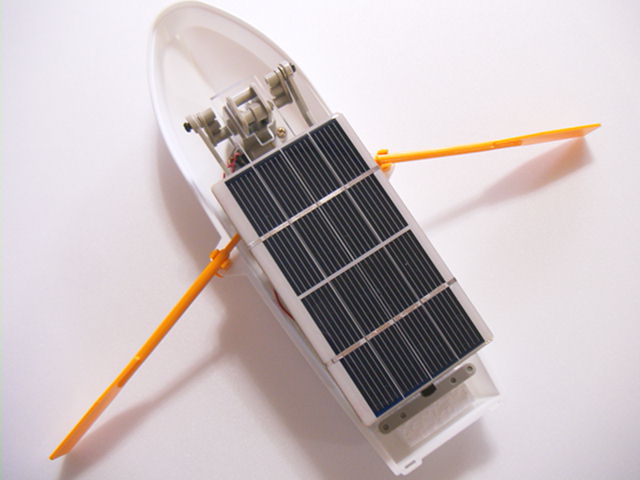

솔라판의 배선을 전지에 연결하여 완성합니다.

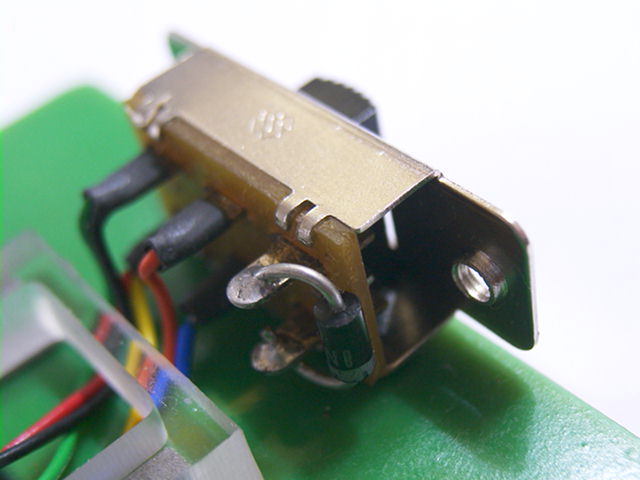

솔라 모듈의 작병열 전환 스위치와 브라켓은 조립 완성되어 있습니다.

SANYO 사의 AA 사이즈 Ni-MH 축전지를 사용하여 장신간 보트 운전이 가능합니다. KIT 에 1 개 포함됩니다. 초기에는 방전되어 있으므로 KIT 를 완성하여 태양광상태에서 충전합니다.

솔라판은 단결정 실리콘 원판을 사용하여 출력 효율이 높습니다. 또한 실리콘 계열의 고투과율 수지를 사용하여 코팅하였으므로  방수 처리되어 있읍니다.





솔라 모듈 제원

크기: 132 mm x 73 mm
병열 연결시 2V(개방전압) / 750 mA (단락 전류)
직열 연결시 4V(개방전압) / 375 mA (단락 전류)

. 측정 항목 측정값
A1 솔라 병열 부하 개방 전압 / 쇼트 전류 전압(  2.13V  )    전류( 750 mA  )
A2 솔라 직열 부하 개방 전압 / 쇼트 전류 전압( 4.18V    )   전류( 310 mA  )
A3 솔라 병열 운전(모터회전) 전압(  1.8 V   )    전류( 175 mA   )
A4 솔라 직열 운전(모터회전) 전압( 3.1 V     )   전류( 185 mA  )
A5 솔라 병열 모터 강제 정지 시 전압(  0.75 V  )  전류( 630 mA   )
A6 솔라 직열 모터 강제 정지 시 전압(  0.45 V  )   전류( 280 mA  )
. . .
B1 솔라 병열 충전 (모터 분리) 전압(  1.33 V   )   전류( 330 mA  )
B2 솔라 직열 충전 (모터 분리)  전압( 1.33 V   )  전류( 295 mA  )
B3 솔라 병열 (모터 회전 + 배터리 충전) 전체 전압(                )   전류( 260 mA  )
B4 솔라 병열 (모터 회전 + 배터리 충전) 모터 전압(                )   전류(                 )
B5 솔라 병열 (모터 회전 + 배터리 충전) 배터리 전압(                )   전류(                 )
B6 솔라 직열 (모터 회전 + 배터리 충전) 전체 전압(                )   전류( 280 mA   )
B7 솔라 직열 (모터 회전 + 배터리 충전) 모터 전압(                )   전류(                 )
B8 솔라 직열 (모터 회전 + 배터리 충전) 배터리  전압(                )   전류(                 )
. . .
C1 솔라 병열  야간 모터 회전 시 솔라판 역전류 전압(                )    전류( 12 mA    )
C2 솔라 병열  야간 모터 정지 시 솔라판 역전류  전압(                )    전류( 16  mA  )
C3 솔라 직열  야간 모터 회전 시 솔라판 역전류  전압(                )   전류(                )
C4 솔라 직열  야간 모터 정지 시 솔라판 역전류  전압(                )   전류(                )
C5 솔라 병열 야간 운전 시 모터 전류    전압(                )   전류(                )
C6 솔라 직열 야간 운전 시 모터 전류   전압(                )   전류(                )

가격: 55,000 원(Sanyo 축전지 포함)
